簡介:


1、ED PRO 電氣工程設計軟件是由ACERI公司創建的原版電氣工程設計項目。這是第一個和AutoCAD 2.5互相兼容的設計軟件版本。它是在AutoCAD基礎上的一種引伸和發展。可確保客戶在使用我公司的電氣工程設計軟件的同時，也可繼續享用AutoCAD。今天的工程師們如果在AutoCAD2004 和Windows XP的基礎上使用ED PRO進行工作，可獲得最新軟件技術的相關效益。
ED PRO 電氣工程設計軟件 是和AutoCAD 2004/2002/ 2000i/2000 密切相聯的，它是在AutoDesk公司的Object Arx引擎技術下的發展革新，它給AutoCAD提供了一個明了的界面。
ED PRO 電氣工程設計軟件是ACERI公司最具實力的軟件產品。它的便利之處在於其包含的五種模塊可隨意調配，客戶可根據公司所需進行購買。
這種電氣工程設計軟件的新版本是對大量使用電氣工程工作的公司的一種新奉獻。由於它和AutoCAD 的兼容性，所以軟件的圖檔可以在AutoCAD 的基礎上進行更好，更便捷的工作。當從AutoCAD領域進入ED PRO 領域時，毋須擔心任何電力智能的流失。
2、主要特點
高級的，易操作的工程軟件，圖庫和目錄式管理方式
使用“通俗簡易”的專業電力工程指令
材料明細表，部件明細表，預算和接線報表的自動生成
端子排的自動生成
用戶定義元件編號系統
用戶定義面板編號系統
用戶定義端子編號系統
面板接線報表
3D電櫃布置的半自動生成
端子塊和外部電纜管理
真實面板點到點的配線圖解
可再次使用的智能數據
圖檔轉換系統
3、優勢
易學易操作，確保投資快速回收
迅速提高圖檔質量及生產力
有關工程所有文件材料的自動生成
大量減少成本投資，減少設計錯誤所造成的時間損失
圖庫提供廣泛原理圖元件和面板
信息在AutoCAD標准格式例如：DWG，DXF，DWF中產生
材料數據庫接線
提供廣泛的圖庫標准：BS，JIC，ANSI，UNE，IEC，NEN，DIN等
EXCEL，WORD，ACCESS，LOTUS，HTML，數據交換， 平面文體等格式的數據對接的自動生。
4、技術指標
ObjectARX開發“C++”
數據庫DBASE和兼容性的FoxPro
報表可以用30多種格式例如Excel，Word，Access，Lotus，HTML 等輸出
全套標准符號圖庫
完全“個人喜好”管理界面
網絡支持
5、 模塊 1
項目和圖檔管理系統
多種等級快速尋找功能
用戶訪問和網絡控制
自動批輸出/傳送/核對拷貝號
在線語言選擇
多種語言的技術翻譯
為制作電氣草稿而擴展的圖檔工具
原理圖中線纜名稱，符號，交互式參照，元件規格的分布位置
用戶定義的公式標准例如 IEC/ANSI 自動編號電路元件
自動布置節點進行連線分析。用前綴，後綴，或兩者結合等選項自動編號電纜
自動打斷線功能插入圖檔元件，另外, 一個元件的刪除自動修補線纜的任何常閉
全自動在線交互式參照和交互式參照錯誤檢驗
部件明細表，材料明細表的自動生成(完全通用)
通用圖框的自動管理和再注釋
自動項目出圖
支持外存DBASE，兼容性數據庫比如生產商目錄的銜接。 (例如ELDON電力有限公司，Weidmuller–Klippon生產有限公司··)
用戶訪問監控 (網絡版本)
6、模塊 2

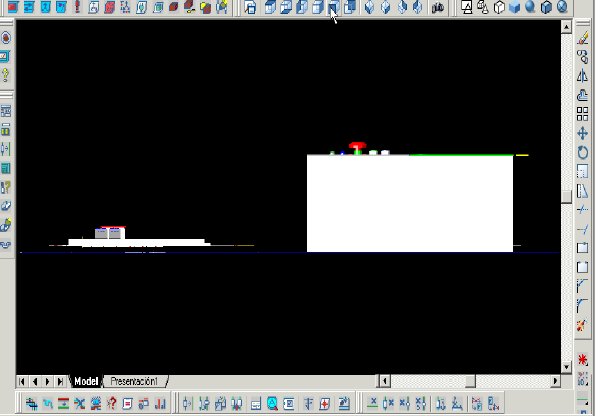

3D 裝配/布置圖的半自動創建
3D 面板視圖。不需要學會3D。將在正確的視圖和高度上布置元件
多種安置。用自動設置面板元件間距的方式。
大生產廠商附加廠商標簽圖檔
自動標尺寸
自動發現報告原理圖和布置圖的不一致
元件的表面積/體積分析確定容量大小
創建圖庫示例，圖檔元件的自動編號
圖庫批處理。更新過濾，調節等
7、模塊 3
圖像界面端子，電纜和多線纜編輯器
端子塊圖的自動生成
線纜圖的自動生成, (字段器)
端子和電纜報表
接線和編號不一致的尋找發現
除接線分析以外的線纜接線報表的自動生成
項目批處理。所有圖檔的經常更新，重新計算，重新設置等
　
8、模塊 4
PLC模塊可以確保PLC程序軟件和原理圖之間的信息一致性.地址，注釋，標識可以輸出或輸入到任何生產商的PLC階梯軟件中去。(Mitsubishi, Omron, RS-Logic, etc). 這就意味著輸出入到軟件中去的信息可以自動地從原理圖中重新生成，錯誤釋放. PLC模塊也可以從任何生產商的PLC階梯軟件程序中輸入信息，自動為原理圖描寫輸入/輸出信息及錯誤釋放。
輸入生產商PLC階梯軟件的輸入/輸出信息到原理圖中
輸出有關PLC所有信息到生產商的PLC階梯軟件程序中
在線纜編號上拷貝PLC信息
自動編號引腳，地址等等。所有編號系統例如：字母數字，十六進制，二進制，小數等。
PLC槽孔和機架的交互式參考
PLC槽孔和單獨輸出/輸入的交互式參考
PLC地址，標簽，注釋和說明
PLC輸出/輸入信息報告自動生成
9、模塊5
這種模塊是特別針對市場上對新MILLENNIUM的要求，需要面板工具工作的客戶們設計的。
MAX模塊可以為它的用戶們提供一下功能：
自動接線
現在用MAX模塊可以幫助設計者克服很多困難以自動方式 ，按最完美路徑來實現配線。這種配線以原理圖接線和預定圖檔中的元件位置為基礎進行。
智能接線
除自動接線之外，MAX模塊還分析線纜的類型，自動計算線纜是否適合走線槽；另一方面判斷可被利用的區域是否得到最佳的使用。通過對一組電纜交互截面的區域來計算走線槽的尺寸。根據產生於圖檔和報告中元件3D的定位來提供配線的最短路徑。
成本的降低
在創建MAX模塊之前，設計師們總是花費很長時間決定面板的配線，安裝工程師在配線時經常發現與假定符合面板的不同，這樣就會產生巨大的設計錯誤。然而MAX模塊將會消除這些設計上的巨大錯誤，減少配線的時間消費，降低材料的耗費成本。
當您在使用MAX模塊時，還會發現其它的益處，其中包括：
面板元件的多種安置
添加的結構元件ANS系統(自動編號系統 )
元件屬性簡易安置定義
2D，3D的面板設施
面板元件的自動和手工接線設施
3D走線槽
新面板專用接線報告
面板視圖的快速生成
打開或關閉循環電路
支持KKS線纜編號標准
線纜編號輸出到線纜標識打印機
輸出到線纜剪切機
誤差校驗功能
