简介:

软件类型:S7-200 PLC仿真软件
软件性质:免费软件
应用平台:Windows XP
版权声明:软件版权归原作者及原软件公司所有
共享条件:网通ADSL 2M
共享时间:全天不定时间做种
[通过安全测试]
杀毒软件:卡巴斯基全功能安全软件 2010
版本:9.0.0.463
病毒库:2010-2-6 10:25:00
共享服务器:一般在DonkeyServer No1-2
[通过检测系统]Windows XP SP2
使用方法:
1.本软件无需安装,解压缩后双击S7_200.exe即可使用;
2.仿真前先用STEP 7 - MicroWIN编写程序,编写完成后在菜单栏“文件”里点击“导出”,弹出一个“导出程序块”的对话框,选择存储路径,填写文件名,保存类型的扩展名为awl,之后点保存;

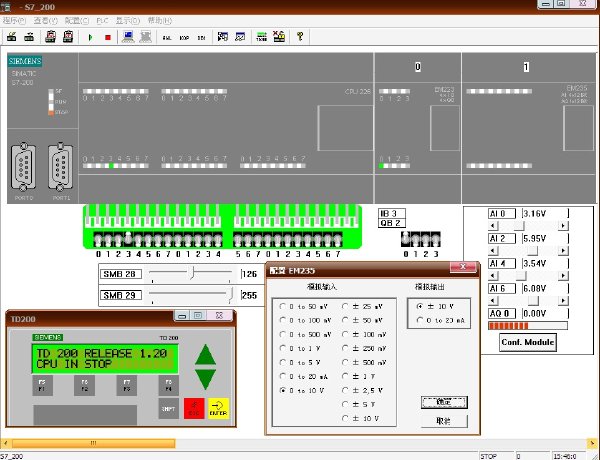

3.打开仿真软件,输入密码“6596”,双击PLC面板选择CPU型号,点击菜单栏的“程序”,点“装载程序”,在弹出的对话框中选择要装载的程序部分和STEP 7 - MicroWIN的版本号,一般情况下选“全部”就行了,之后“确定”,找到awl文件的路径“打开”导出的程序,在弹出的对话框点击“确定”,再点那个绿色的三角运行按钮让PLC进入运行状态,点击下面那一排输入的小开关给PLC输入信号就可以进行仿真了。
使用说明:
1.此压缩包里包含 S7_200(西班牙文原版)、S7_200_ING(英文原版)和S7_200汉化版,两个原版文件均来自于此软件的官网,汉化版搜集于网络。
2.初学者使用汉化版比较容易,但汉化版在仿真时会错误显示某些梯形图,绝大多数情况下可能不会影响程序运行,个人建议汉化版使用熟练以后用原版软件。

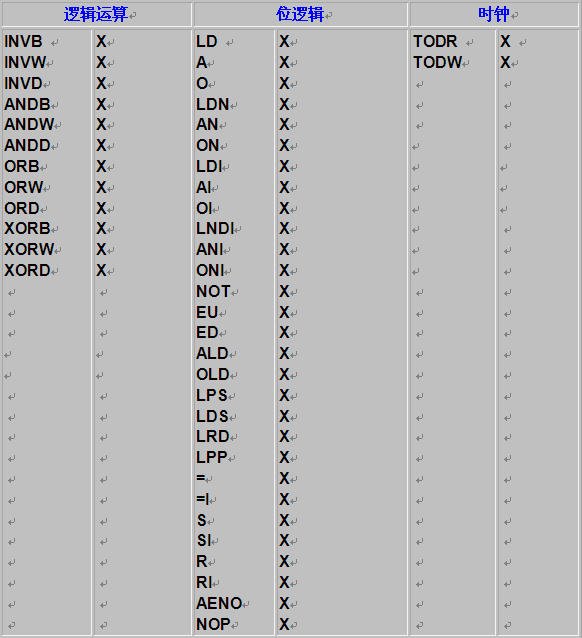

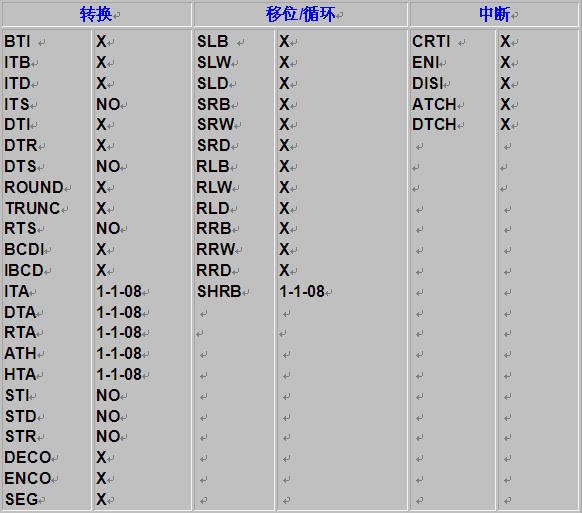

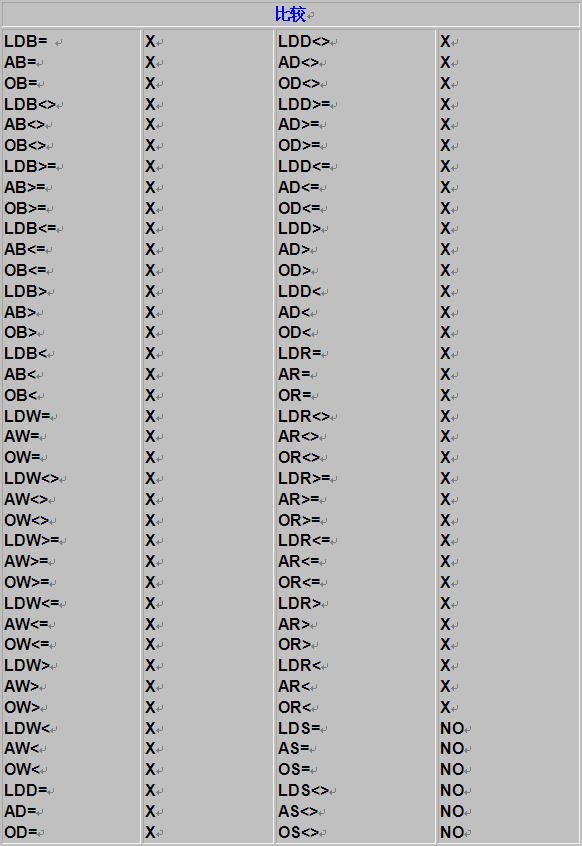

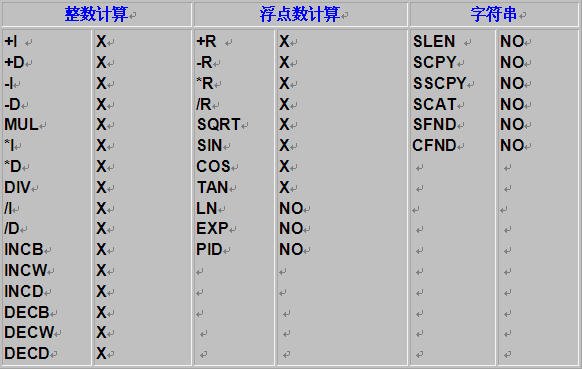

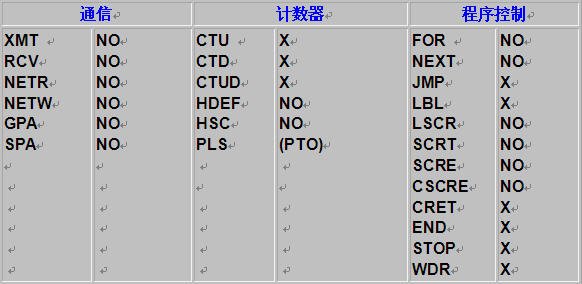

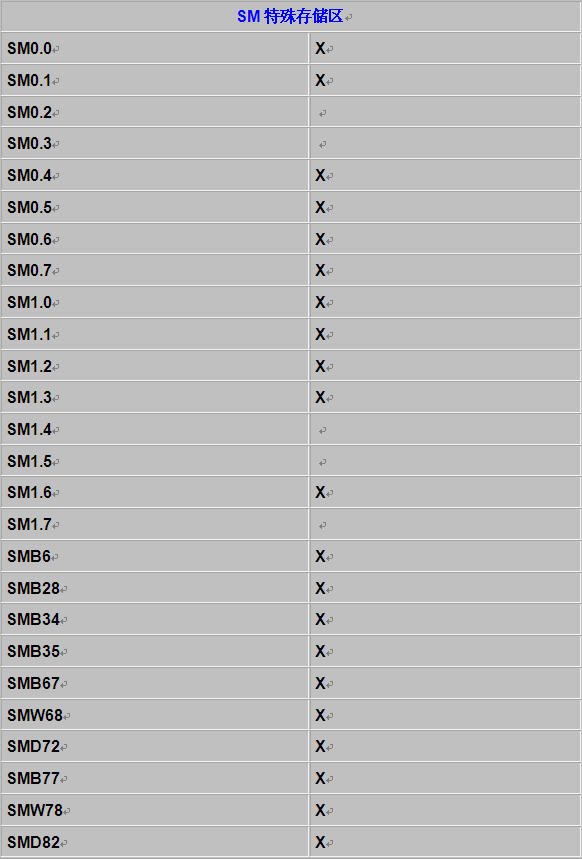

3.下图表是本软件所支持的指令,“X 表示支持,“NO”表示不支持,“1-1-08”表示在08年1月1日后的版本中支持此指令,例如移位寄存器指令SHRB在08年1月1日之前的版本中不支持,之后的版本均支持此指令。
4.如有问题请浏览官网 http://personales.ya.com/canalPLC/
