機電/電氣CAD繪圖軟件——PCSchematic
PCSchematic這是一個基於Windows環境的CAD程序，其目的是用於生成電子和電氣類安裝項目規劃和設計。這是一個面向項目的程序，這就意味著有關這個項目的所有零部件(parts)都包含在同一個文件中：電氣方框圖(Electrical diagrams)、布線圖(mechanical layouts)、目錄表(tables of contents)、零部件清單(parts lists)、終端設備清單(terminals lists)、可編程邏輯單元清單(PLC lists)等等，以及其它各種類型的清單。如果同時有幾個項目存在，你可以在各個項目之間進行相互拷貝。
PCschematic ELautomation 的設計來自一些基本的概念，這就是你能夠自由地濃縮提取作為各種機電電氣特性符號或內容，而程序則以實際的情況進行處理。
它超越了基本的繪圖功能，PCschematic 提供了一系列內容廣泛的功能，特別適合使用於機電電氣項目。下面你將會發現你所需要的功能：

自動更新當前的路徑 - 包括信號的參考符(references)
參考指示符(reference designations)
自動的 PLC 功能
支持安裝更正繪圖的方式
支持單線的方框圖方式
設計檢查
電纜連接器顏色代碼控制
自動進行符號的放置
自動進行導線的序號編排
建立圖形化的終端方式，以及電纜設計平面圖
自動進行項目的更新 - 包括頁面的信息

不久你就會對這個程序充滿信心，程序的按鈕和菜單都遵循了通常Windows的標准和風格。
各個項目文件能夠包含無限的頁面，各個頁面包含了多達 255 層的設計。你能夠在不同的層次進行工作，其繪制方式卻是相同的。

符號庫

程序使用標准的 IEC 符號進行自動化、安裝、流體力學/氣體力學以及流程圖的繪制。另外，你還能夠發現一些 PLC的符號、傳感器和變頻器、智能摟寓安裝、計算機和通訊、報警安裝等等符號，以便用於圖紙的繪制。你也能夠很容易地建立你自己的符號，並且自動地組織你的符號庫的文檔資料。

數據庫

在 PCschematic 中，你可以建立你自己的元件數據庫。作為一個特別有利的條件，有一些業內領先的元件供應商已經為程序建立了它們自己元件的數據庫。從通常的元件信息進行了分解，如 EAN 編號、描述、元件供應商和價格等等，這些數據既包含了各個單獨元件電子的，也包含了機械的符號。使用這些數據庫，你可以很容易並且很安全地繪制方框圖和機械尺寸圖紙等，並能夠產生清單，並且得到 PCschematics 自己的數據庫程序。並且，你還能夠使用如 Oracle 或者 Access這樣的軟件與 PCschematic ELautomation進行在線連接，采用的是ODBC 接口界面。所以，這些數據庫能夠被集成作為你公司數據庫的一個部分。

清單(Lists)

在PCschematic ELautomation中，你能夠設計你自己的零部件或元件清單、終端清單、PLC清單清單、標簽、連接清單和目錄表格。這些清單能夠被程序自動地更新，各個繪制圖紙也可以作為項目的一個部分。這些清單能夠作為建立項目的頁面，或者作為用戶定義的文件，它們能夠很容易地輸入到其它的系統中，例如作為采購文件。





繪圖的輸入/輸出

你能夠輸入或輸出 DXF 格式文件。當然僅僅雙方程序都能夠認識的元素才能夠被相互轉換。

開放的應用程序

你可以具有到 PLC 工具的接口，作為擴展的工具。在從PLC工具輸入期間，在圖表中連接到PLC數據是直接被改正，當然是在嚴格的控制之下進行的。 PCschematic 是如此的開放，以至於你能夠設計自己的應用程序。

網絡

基於許多客戶的考慮，PCschematic擴展了網絡的應用能力，以及這些文件的網絡授權的安全性和靈活性。

支持各種語言和字符

你可以安裝英語、丹麥語或德語的版本。同時也有這些電子版的手冊。程序包含了支持許多字符集，例如俄語、葡萄牙語、波羅地海語字符。另外，這個程序還包含了一些可轉換的項目字符。在這個程序中，如果需要，你可以添加新的語言字符。PCschematic至少在10多個國家廣泛地使用。
不久將推出全中文版本!

升級和熱忱服務

DpS CAD-中心一直和我們的用戶保持聯系，這也是進一步開發程序的基礎，每年新版本的程序都是基於這些而發布的。維護費(maintenance)在有效期的用戶可以直接從互聯網上下載新的版本。另外，當地的代理商可以提供具有專業水准的熱線服務。用戶可以將自己沒有解決的問題或疑問提交給我們，一定都可以得到滿意的答復。

避免反復重復的操作疲勞

為了減少鼠標的使用，PCschematic還包括了先進的鼠標捕獲系統(Mouse Chasing System)，在工作期間程序學習掌握快捷鍵，在程序中的快捷鍵也被設置為單個按鍵 - 例如 "s" 表示 "符號(Symbols)"

硬件需求

是一個獨立的 Windows 程序。所以，你不需要其它任何程序，PCschematic就能夠建立你的電氣類的文檔資料。這個程序對硬件的最低要求是PC 486機器、66Mhz 主頻、16 MB RAM(建議使用Pentium機器、32 MB以上內存)

采用 PCschematic 工作

為了使得工作工作更加方便，元器件的供應商已經提供了各種各樣的你所需要的數據，包括PCschematic中所需要的電子的和機械的符號和數據。

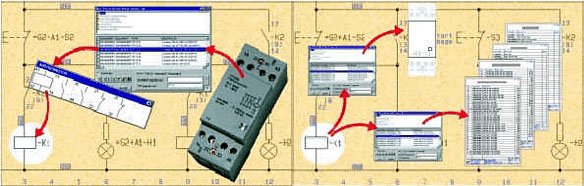

當你在數據庫中選取了一個元器件，你將自動得到這個元器件的電氣符號。
當你隨後在圖中放置這個符號時，程序將自動編排這些元器件在圖中的符號編號。這些符號也能夠通過使用代碼選擇條得到。

當你完成了你的電氣框圖後，程序將自動填寫元器件清單和部件清單，並不一定需要你輸入元器件的信息。 這樣，你就能夠集中精力在電氣的總的功能方面的問題，而讓軟件來處理具體的細節問題。 從框圖中得到電氣符號的組織結構後，程序將自動地得到元器件的機械符號。這些符號能夠用於實際機械的布局布線設計。
