資料介紹

TRACEPRO 這款世界知名照明燈具設計仿真軟件來自美國LAMBDA RESEARCH CORPORATION.
通過軟件設計和仿真功能，可以:

得到燈具的出光角度：
只需有燈具的 3D模塊便可通過軟件仿真功能預判燈具出光角度，以此判斷燈具是否達到設計目標。

得到燈具出光光斑圖和照度圖：
可以模擬燈具打在不同距離得到的光斑、照度圖分布情況以此判斷燈具出光性能。

燈具修改建議功能：
如果通過軟件判斷初步設計燈具性能不符合要求，TracePro 光線可視圖可以看到形成配光圖每段曲線是由
罩那段曲線形成，以提供修改建議。

准配光圖和 IES 文件：
可導出標准配光圖和IES 文件，用於照明工程設計。
實際效益

通過軟件的仿真功能，可以一次次在軟件中完成燈具結構不同狀態下時的出光性能，而不需每次燈具修改都需開模或
做手板後測試才知道，這就大大縮短了產品開發周期、節省開模成本費用、提高產品設計准確性。

TRACEPRO是一款用於追蹤成像或非成像光機系統中光線傳播的軟件，它的功能非常全面。可以從透鏡專業設計軟件或
CAD軟件中導入模型，也可以直接在TracePro中建立三維模型。光源發出來的光線通過模型時，由於材質吸收、反射、
透射、熒光效應和散射等原因，每束光的能量會減低。

a. 特點：
1. 對照明精確的建模和性能分析.
2. 界面簡潔直觀，易於操作，友好的設計便於分析師和工程師的運用.
3. 能與CAD Solidworks AutoCad ProEngineer等格式3D模塊接合.

b. 根據模型，可分析：

1. 在照明和成像系統中光的分布情況.
2. 系統每個元件及物面上流明的入射、吸收及照度分布情況.
3. 光強分布.
4. 系統光效、亮度、照度分布.
5. 光照實景渲染.
6. 熒光粉熒光效應.

c. 照明設計的應用范圍：

1. LED光源和LED照明.
2. 日光燈、燈盤和柵格.
3. 建築和展示照明.
4. 消費產品.
5. 車燈和航空照明.
6. 醫療設備和舞台照明.
7. 運輸和應急照明.

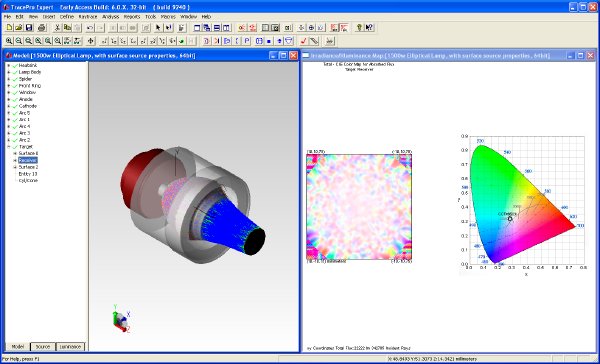

d. 亮度圖和光照效果渲染圖

TRACEPRO模型的可視化、無視角限制、准確的把系統光線傳播及照明效果傳達給設計者。還可以分析系
統在光源照射下的亮度圖及渲染效果。


e. 反射器設計

TRACEPRO可對任何基於照明產品性能標准和行業標准下的反光器、光源和透鏡進行設計和優化。分析系
統中每個元件上的流明情況、光強分布和光效。

f. IESNA 和 Eulumdat標准文件格式

可將燈具技術參數和空間光強分布輸出為標准光度數據文件。

g. 日光照明

日光照明優化：日光的重新定位和結合日光照明和人工照明的導光管照明設計。

h. 光源和屬性資料庫

數據庫包含常用的商用光源、 LED光源、光學透鏡、塑料、金屬、環氧樹脂等材質，還可以從外部導入
光源模型及材質屬性。

i. TRACEPRO 優化模塊插件

利用TRACEPRO的優化模塊，可處理簡化燈具、導光管和反射器結構提高系統出光光強以及均與度。

j. 熒光效應模塊

可通過導入熒光材質的吸收和出射曲線、 消光系數、 量子效率和摩爾濃度建立熒光粉材質模型。 TRACEPRO
能計算熒光粉的激發效率、光程、吸收量和吸收率及穿透和激發出來的光線，並能分析光機系統中任何
一點的光分布和熒光效應。

TRACEPRO BRIDGE
TM
FOR SOLIDWORKS

此插件提供機械設計軟件和光學軟件准確無誤的軟件界面結合。用戶能在Solidworks中創建光學組件，光源，接
收器等三維模塊、設置各模塊及表面使用的材質，並將模塊保存為TracePro格式文件，此外還能查看物體和表面
光學模塊的屬性。這些都能直接在SolidWorks中操作。

TRACEPRO 軟件培訓

基力工業有限公司 ELS INDUSTRIES LTD / LAMBDA RESEARCH CORPORATION 在華東、華南及香港都有提供培訓課程，幫助當前和潛在客戶去學習光學設計和分析，並探究TRACEPRO強大全面的功能。讓你掌握更多專業的知識和技能，讓你的投資得到最大化利用。

TracePro® Opto-Mechanical Design Software
Model. Design. Analyze.

The development of optical systems, sources and components involves adherence to various system performance criteria and constraints including spatial and angular light output distribution, uniformity, intensity, and spectral characteristics. Achieving these criteria quickly with a manufacturable and cost effective design requires modeling software that is powerful, easy-to-use and accurate. TracePro, renowned in the scientific community for the accuracy of its simulations, offers engineers and scientists the confidence that the performance of the finished products will concur with the simulated design without costly prototype iterations. View the full 8 page TracePro brochure in pdf format here.
TracePro

TracePro is a comprehensive, versatile software tool for modeling the propagation of light in imaging and non-imaging opto-mechanical systems. Models are created by importing from a lens design program or a Computer Aided Drafting (CAD) program or by directly creating the solid geometry in TracePro. Optical properties are assigned to materials and surfaces in the model. Source rays propagate through the model with portions of the flux of each ray allocated for absorption, specular reflection and transmission, fluorescence and scatter. From the model, ray trace, and analyze:
Light distributions in illumination and imaging systems
Stray light, scattered light and aperture diffraction
Throughput, loss, or system transmittance
Flux or power absorbed by surfaces and bulk media
Light scattering in biological tissue
Polarization effects
Fluorescence effects
Birefringence effects
TracePro features a simple, intuitive interface, and short learning curve that is both powerful and user-friendly for engineers and scientists of all disciplines.


New Features and Enhancements
Fluorescence
Increased Ray Trace Speed with multithreaded algorithms
Direction Sensitive Surfaces
3-D Textures for RepTiles
Enhanced Translators for OSLO® , CODE V® , ZEMAX®
Optimization Utility
Surface Source Property Utility NEW for quickly modeling light sources from manufacturers' data sheets
