內容介紹：
本教學視頻重點講述如何入門並快速掌握BIM建築信息模型重要設計軟件Revit Architecture和mep。作為BIM設計中的基礎軟件之一，也是當今新興BIM工程所急需要求工程師掌握的最新設計軟件，Revit Architecture/mep以其優秀的性能獨居行業鳌頭地位。而此教程則帶領大家解開BIM神秘的面紗，從零開始掌握BIM工程。


最近少上VC，喜歡我資源的朋友請點擊這裡郵箱訂閱我，更新都會在這裡提示。 另外不夠銅光盤的朋友也可以在這裡求資源，多人需要的資源我會通過郵箱群發。打開後要填入郵箱地址，然後再登錄郵箱確認訂閱。


等級不夠的朋友，別發站內信給我了，不好意思我沒空逐一發到你們郵箱，點上面的鏈接訂閱我，需求多的資源我會定期郵箱群發。或者到下面的網盤地址去自己下載吧。
Revit講座 http://filemarkets.com/ls/grimlock01/2e049d1f/
Revit族庫 http://filemarkets.com/ls/grimlock01/22f341fe/

分割線以下的是大家比較急需的族類
族簡介：BIM項目裡面預制好的各種族，直接使用生產廠商給予的參數制作，可以直接導入項目中，節省時間提高效率。
使用方法：已經分好類別，下載PDF說明文件，然後選需要的下載便可。PDF文檔中有該族類的詳細資料，請按需使用。要求Revit2009或以上版本.

族庫較多，PDF有預覽圖，請自行選擇再下載。最後的是下載器，把鏈接扔進去就可以自動下載了。因為網盤有下載間隔，建議大家都使用下載器下載。把東西設置好之後後台運行就可以了。

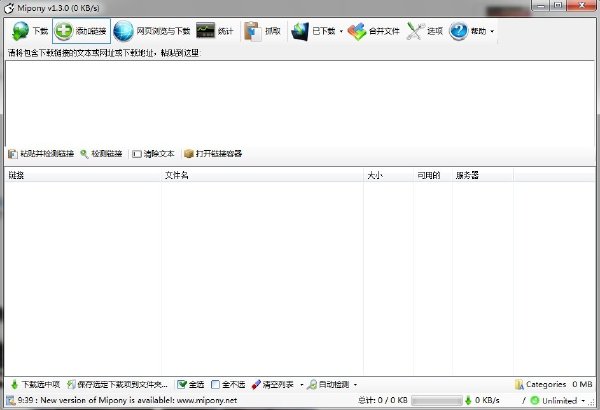

更新網盤資源下載器，免等待免輸入。使用方法簡介：綠色版，下載完成後解壓縮，雙擊打開主文件“Mipony”（可能需要Java支持），稍等片刻，點擊“Add Links”按鈕，進入新界面，把文件的下載地址復制過去，在上面的文本框粘貼，下面的文本框會自動生成下載地址，右鍵點擊下載或者點擊左下方的批量下載，即可進入自動下載，免去了下載前的等待時間。

點擊“Options”按鈕可以改變語言，選擇中文版。還可以改變下載文件存放地址。其他建議保持默認值。

第一次使用需要選擇遵守相應網盤政策，彈出選框選Yes。確定後會在後台自動下載，出現斷線會自動重連。

e24|/[/img]

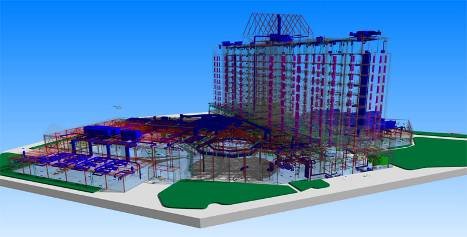

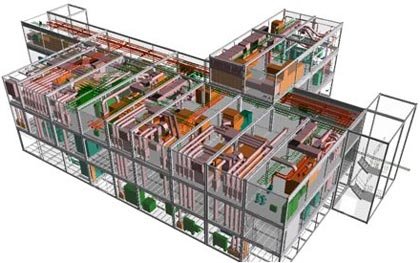

建築信息模型（Building Information Modeling）是以建築工程項目的各項相關信息數據作為模型的基礎，進行建築模型的建立。它具有可視化，協調性，模擬性，優化性和可出圖性五大特點。

　　BIM的全拼是Building Information Modeling，中文翻譯最為貼切的、也被大家所認可的名稱為：建築信息模型。
　　這些建築模型的數據在建築信息模型中的存在是以多種數字技術為依托，從而以這個數字信息模型作為各個建築項目的基礎，去進行各個相關工作。建築工程與之相關的工作都可以從這個建築信息模型中拿出各自需要的信息，即可指導相應工作又能將相應工作的信息反饋到模型中。
　　建築信息模型不是簡單的將數字信息進行集成，它還是一種數字信息的應用，並可以用於設計、建造、管理的數字化方法，這種方法支持建築工程的集成管理環境，可以使建築工程在其整個進程中顯著提高效率、大量減少風險。
　　在建築工程整個生命周期中，建築信息模型可以實現集成管理，因此這一模型既包括建築物的信息模型，同時又包括建築工程管理行為的模型。將建築物的信息模型同建築工程的管理行為模型進行完美的組合。因此在一定范圍內，建築信息模型可以模擬實際的建築工程建設行為，例如：建築物的日照、外部維護結構的傳熱狀態等。
　　同時BIM可以四維模擬實際施工，以便於在早期設計階段就發現後期真正施工階段所會出現的各種問題，來提前處理，為後期活動打下堅固的基礎。在後期施工時能作為施工的實際指導，也能作為可行性指導，以提供合理的施工方案及人員，材料使用的合理配置，從而來最大范圍內實現資源合理運用。
　　當前建築業已步入計算機輔助技術的引入和普及， 例如CAD的引入，解決了計算機輔助繪圖的問題。而且這種引入受到了建築業業內人士大力歡迎，良好地適應建築市場的需求，設計人員不再用手工繪圖了，同時也解決了手工繪制和修改易出現錯誤的弊端。在 “對圖”時也不再用落後的將各專業的硫酸圖紙進行重迭式的對圖了。這些CAD圖形可以在各專業中進行相互的利用。給人們帶來便捷的工作方式，減輕勞動強度，所以計算機輔助繪圖一直在受到人們的熱烈歡迎。其他方面的特點，在此就不再列舉了。



特點
　　那麼BIM建築信息模型也同CAD一樣，也只是個設計繪圖軟件或者出圖工具嗎？對於這個問題，我們需要真正的認識BIM了。真正的BIM應該符合以下五個特點：
　　1．可視化：可視化即“所見所得”的形式，對於建築行業來說，可視化的真正運用在建築業的作用是非常大的，例如經常拿到的施工圖紙，只是各個構件的信息在圖紙上的采用線條繪制表達，但是其真正的構造形式就需要建築業參與人員去自行想象了。對於一般簡單的東西來說，這種想象也未嘗不可，但是現在建築業的建築形式各異，復雜造型在不斷的推出，那麼這種光靠人腦去想象的東西就未免有點不太現實了。所以BIM提供了可視化的思路，讓人們將以往的線條式的構件形成一種三維的立體實物圖形展示在人們的面前；現在建築業也有設計方面出效果圖的事情，但是這種效果圖是分包給專業的效果圖制作團隊進行識讀設計制作出的線條式信息制作出來的，並不是通過構件的信息自動生成的，缺少了同構件之間的互動性和反饋性，然而BIM提到的可視化是一種能夠同構件之間形成互動性和反饋性的可視，在BIM建築信息模型中，由於整個過程都是可視化的，所以，可視化的結果不僅可以用來效果圖的展示及報表的生成，更重要的是，項目設計、建造、運營過程中的溝通、討論、決策都在可視化的狀態下進行。
　　2．協調性：這個方面是建築業中的重點內容，不管是施工單位還是業主及設計單位，無不在做著協調及相配合的工作。一旦項目的實施過程中遇到了問題，就要將各有關人士組織起來開協調會，找各施工問題發生的原因，及解決辦法，然後出變更，做相應補救措施等進行問題的解決。那麼這個問題的協調真的就只能出現問題後再進行協調嗎？在設計時，往往由於各專業設計師之間的溝通不到位，而出現各種專業之間的碰撞問題，例如暖通等專業中的管道在進行布置時，由於施工圖紙是各自繪制在各自的施工圖紙上的，真正施工過程中，可能在布置管線時正好在此處有結構設計的梁等構件在此妨礙著管線的布置，這種就是施工中常遇到的碰撞問題，像這樣的碰撞問題的協調解決就只能在問題出現之後再進行解決嗎？BIM的協調性服務就可以幫助處理這種問題，也就是說BIM建築信息模型可在建築物建造前期對各專業的碰撞問題進行協調，生成協調數據，提供出來。當然BIM的協調作用也並不是只能解決各專業間的碰撞問題，它還可以解決例如：電梯井布置與其他設計布置及淨空要求之協調，防火分區與其他設計布置之協調，地下排水布置與其他設計布置之協調等。
　　3．模擬性：模擬性並不是只能模擬設計出的建築物模型，還可以模擬不能夠在真實世界中進行操作的事物。在設計階段，BIM可以對設計上需要進行模擬的一些東西進行模擬實驗，例如：節能模擬、緊急疏散模擬、日照模擬、熱能傳導模擬等；在招投標和施工階段可以進行4D模擬（三維模型加項目的發展時間），也就是根據施工的組織設計模擬實際施工，從而來確定合理的施工方案來指導施工。同時還可以進行5D模擬（基於3D模型的造價控制），從而來實現成本控制；後期運營階段可以模擬日常緊急情況的處理方式的模擬，例如地震人員逃生模擬及消防人員疏散模擬等。
　　4．優化性：事實上整個設計、施工、運營的過程就是一個不斷優化的過程，當然優化和BIM也不存在實質性的必然聯系，但在BIM的基礎上可以做更好的優化、更好地做優化。優化受三樣東西的制約：信息、復雜程度和時間。沒有准確的信息做不出合理的優化結果，BIM模型提供了建築物的實際存在的信息，包括幾何信息、物理信息、規則信息，還提供了建築物變化以後的實際存在。復雜程度高到一定程度，參與人員本身的能力無法掌握所有的信息，必須借助一定的科學技術和設備的幫助。現代建築物的復雜程度大多超過參與人員本身的能力極限，BIM及與其配套的各種優化工具提供了對復雜項目進行優化的可能。目前基於BIM的優化可以做下面的工作：
　　（1）、 項目方案優化：把項目設計和投資回報分析結合起來，設計變化對投資回報的影響可以實時計算出來；這樣業主對設計方案的選擇就不會主要停留在對形狀的評價上，而更多的可以使得業主知道哪種項目設計方案更有利於自身的需求。
　　（2） 、 特殊項目的設計優化：例如裙樓、幕牆、屋頂、大空間到處可以看到異型設計，這些內容看起來占整個建築的比例不大，但是占投資和工作量的比例和前者相比卻往往要大得多，而且通常也是施工難度比較大和施工問題比較多的地方，對這些內容的設計施工方案進行優化，可以帶來顯著的工期和造價改進。
　　5．可出圖性：BIM並不是為了出大家日常多見的建築設計院所出的建築設計圖紙，及一些構件加工的圖紙。而是通過對建築物進行了可視化展示、協調、模擬、優化以後，可以幫助業主出如下圖紙：
　　（l）、綜合管線圖（經過碰撞檢查和設計修改，消除了相應錯誤以後）；
　　（2）、綜合結構留洞圖（預埋套管圖）；
　　（3）、碰撞檢查偵錯報告和建議改進方案。
　　由上述內容，我們可以大體了解BIM的相關內容了。BIM目前在國外很多國家已經有比較成熟的BIM標准或者制度了，那麼BIM在中國建築市場內是否能夠同國外的一些國家一樣那麼順利發展那？這個必須要看BIM如何同國內的建築市場特色相結合了，當能夠滿足國內建築市場的特色需求後，BIM將會給國內建築業帶來一次巨大變革。
目前應用效益
　　由於查詢建築資模訊型能提供各類適切的信息，協助決策者做出准確的判斷，同時相比於傳統繪圖方式，在設計初期能大量地減少設計團隊成員所產生的各類錯誤，以至於後續承造廠商所犯的錯誤。計算機系統能用碰撞檢測的功能，用圖形表達的方式知會查詢的人員關於各類的構件在空間中彼此碰撞或干涉情形的詳細信息。由於計算機和軟件具有更強大的建築信息處理能力，相比目前的設計和施工建造的流程，這樣的方法在一些已知的應用中，已經給工程項目帶來正面的影響和幫助。
　　對工程的各個參與方來說，減少錯誤對降低成本都有很重要的影響。而因此減少建造所需要的時間，同時也有助於降低工程的成本。應用歐特克建築資模訊型著名成功案例有德國慕尼黑的寶馬世界（BMW Welt）、梅賽德斯－奔馳博物館（Mercedes-Benz Museum），以及位於斯圖加特的保時捷博物館等許多世界知名案例，均為使用該項技術來完成整個設計項目。



BIM與成本控制
　　實際成本核算困難原因：
　　一是數據量大。每一個施工階段都牽涉大量材料、機械、工種、消耗和各種財務費用，每一種人、材、機和資金消耗都統計清楚，數據量十分巨大。工作量如此巨大，實行短周期（月、季）成本在當前管理手段下，就變成了一種奢侈。隨著進度進展，應付進度工作自顧不暇，過程成本分析、優化管理就只能擱在一邊。
　　二是牽涉部門和崗位眾多。實際成本核算，當前情況下需要預算、材料、倉庫、施工、財務多部門多崗位協同分析匯總提供數據，才能匯總出完整的某時點實際成本，往往某個或某幾個部門不能實行，整個工程成本匯總就難以做出。
　　三是對應分解困難。一種材料、人工、機械甚至一筆款項往往用於多個成本項目，拆分分解對應好專業要求相當高，難度非常高。
　　四是消耗量和資金支付情況復雜。材料方面，有的進了庫未付款，有的先預付款未進貨，用了未出庫，出了庫未用掉的；人工方面，有的先干未付，預付未干，干了未確定工價；機械周轉材料租賃也有類似情況；專業分包，有的項目甚至未簽約先干，事後再談判確定費用。情況如此復雜，成本項目和數據歸集在沒有一個強大的平台支撐情況下，不漏項做好三個維度的（時間、空間、工序）的對應很困難。
　　BIM技術在處理實際成本核算中有著巨大的優勢。基於BIM建立的工程5D（3D實體、時間、WBS）關系數據庫，可以建立與成本相關數據的時間、空間、工序維度關系，數據粒度處理能力達到了構件級，使實際成本數據高效處理分析有了可能，解決方案操作方法如下：
　　1） 創建基於BIM的實際成本數據庫。
　　建立成本的5D（3D實體、時間、工序）關系數據庫，讓實際成本數據及時進入5D關系數據庫，成本匯總、統計、拆分對應瞬間可得。
　　以各WBS單位工程量人材機單價為主要數據進入實際成本BIM中。
　　未有合同確定單價的項目，按預算價先進入。有實際成本數據後，及時按實際數據替換掉。
　　2） 實際成本數據及時進入數據庫
　　一開始實際成本BIM中成本數據以采取合同價和企業定額消耗量為依據。隨著進度進展，實際消耗量與定額消耗量會有差異，要及時調整。每月對實際消耗進行盤點，調整實際成本數據。化整為零，動態維護實際成本BIM，大幅減少一次性工作量，並有利於保證數據准確性。
　　材料實際成本。要以實際消耗為最終調整數據，而不能以財務付款為標准，材料費的財務支付有多種情況：未訂合同進場的、進場未付款的、付款未進場的按財務付款為成本統計方法將無法反映實際情況，會出現嚴重誤差。
　　倉庫應每月盤點一次，將入庫材料的消耗情況詳細列出清單向成本經濟師提交，成本經濟師按時調整每個WBS材料實際消耗。
　　人工費實際成本。同材料實際成本。按合同實際完成項目和簽證工作量調整實際成本數據，一個勞務隊可能對應多個WBS，要按合同和用工情況進行分解落實到各個WBS。
　　機械周轉材料實際成本：同材料實際成本。要注意各WBS分攤，有的可按措施費單獨立項。
　　管理費實際成本：由財務部門每月盤點，提供給成本經濟師，調整預算成本為實際成本，實際成本不確定的項目仍按預算成本進入實際成本。
　　按本文方案，過程工作量大為減少，做好基礎數據工作後，各種成本分析報表瞬間可得。
　　3） 快速實行多維度（時間、空間、WBS）成本分析
　　建立實際成本BIM模型，周期性（月、季）按時調整維護好該模型，統計分析工作就很輕松，軟件強大的統計分析能力可輕松滿足我們各種成本分析需求。
　　基於BIM的實際成本核算方法，較傳統方法具有極大優勢：
　　快速。由於建立基於BIM的5D實際成本數據庫，匯總分析能力大大加強，速度快，短周期成本分析不再困難，工作量小、效率高。
　　准確。比傳統方法准確性大為提高。因成本數據動態維護，准確性大為提高。消耗量方面仍會在誤差存在，但已能滿足分析需求。通過總量統計的方法，消除累積誤差，成本數據隨進度進展准確度越來越高。另外通過實際成本BIM模型，很容易檢查出哪些項目還沒有實際成本數據，監督各成本條線實時盤點，提供實際數據。
　　分析能力強。可以多維度（時間、空間、WBS）匯總分析更多種類、更多統計分析條件的成本報表。
　　總部成本控制能力大為提升。將實際成本BIM模型通過互聯網集中在企業總部服務器。總部成本部門、財務部門就可共享每個工程項目的實際成本數據，數據粒度也可掌握到構件級。實行了總部與項目部的信息對稱，總部成本管控能力大能加強。

作者介紹：
講師小夢，Autodesk認證Revit高級工程師，擁有多年實際使用BIM軟件經驗。在此入門教程中，講師將從最基礎的原理開始講述Revit軟件的基礎使用，著重重點講解一些常用基本命令的邏輯意義及應用方式。即使並無建築學相關知識和經驗均能輕松掌握。在講學中穿插最新應用的實力，寓教於學，方便學習掌握。

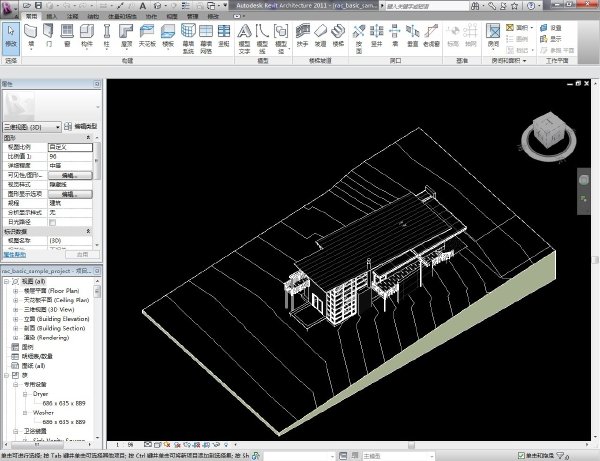

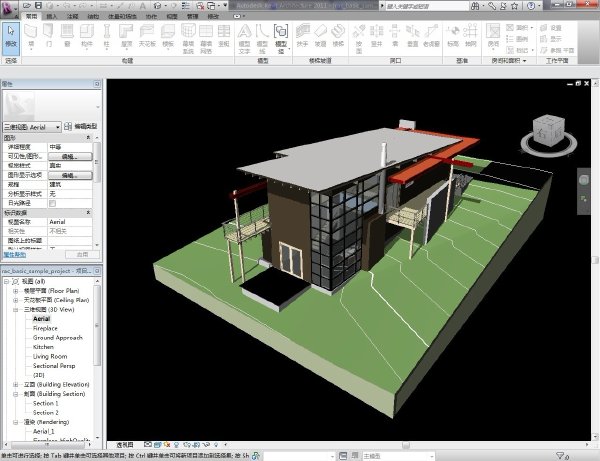

內容截圖：




主要使用軟件 Autodesk Revit Architecture 2011 介紹
Autodesk Revit Architecture軟件專為建築信息模型而構建(BIM)。BIM是以從設計、施工到運營的協調、可靠的項目信息為基礎而構建的集成流程。通過采用BIM，建築公司可以在整個流程中使用一致的信息來設計和繪制創新項目，並且還可以通過精確實現建築外觀的可視化來支持更好的溝通，模擬真實性能以便讓項目各方了解成本、工期與環境影響。
BIM支持建築師在施工前更好地預測竣工後的建築，使他們在如今日益復雜的商業環境中保持競爭優勢。BIM能夠幫助建築師減少錯誤和浪費，以此提高利潤和客戶滿意度，進而創建可持續性更高的精確設計。BIM能夠優化團隊協作，其支持建築師與工程師、承包商、建造人員與業主更加清晰、可靠地溝通設計意圖。
建築行業中的競爭極為激烈，我們需要采用獨特的技術來充分發揮我們專業人員的技能和豐富經驗。Autodesk Revit Architecture 消除了很多龐雜的任務，我們的員工對其非常滿意。

Autodesk Revit Architecture軟件能夠幫助您在項目設計流程前期探究最新穎的設計概念和外觀，並能在整個施工文檔中忠實傳達您的設計理念。Autodesk Revit Architecture面向建築信息模型（BIM）而構建，支持可持續設計、碰撞檢測、施工規劃和建造，同時幫助您與工程師、承包商與業主更好地溝通協作。設計過程中的所有變更都會在相關設計與文檔中自動更新，實現更加協調一致的流程，獲得更加可靠的設計文檔。

Autodesk Revit Architecture全面創新的概念設計功能帶來易用工具，幫助您進行自由形狀建模和參數化設計，並且還能夠讓您對早期設計進行分析。借助這些功能，您可以自由繪制草圖，快速創建三維形狀，交互地處理各個形狀。您可以利用內置的工具進行復雜形狀的概念澄清，為建造和施工准備模型。隨著設計的持續推進，Autodesk Revit Architecture能夠圍繞最復雜的形狀自動構建參數化框架，並為您提供更高的創建控制能力、精確性和靈活性。從概念模型到施工文檔的整個設計流程都在一個直觀環境中完成。

更快制定權威決策
Autodesk Revit Architecture軟件支持您在設計前期對建築形狀進行分析，以便您的團隊能夠盡早做出更明智的決策。借助Autodesk Revit Architecture這一功能，您可以明確建築的面積和體積，執行日光和能源分析，深入分析建造可行性，詳細計算最初施工用料。

功能形狀
Autodesk Revit Architecture中的Building Maker功能，能夠幫助您將概念形狀轉換成全功能建築設計。您可以選擇並添加面，由此設計牆、屋頂、樓層和幕牆系統。您可以提取重要的建築信息，包括每個樓層的總面積。您可以將來自AutoCAD®軟件和Autodesk® Maya®軟件，及AutoDesSys form•Z®、McNeel Rhinoceros®、Google TM SketchUp®等應用或其它基於ACIS®或NURBS的應用的概念性體量轉化為Autodesk Revit Architecture中的體量對象，然後進行原理圖設計。
一致、精確的設計信息
Autodesk Revit Architecture軟件旨在按照建築師與設計師的建築理念工作。幫助您在單一環境中惬意地工作，自由地設計，高效地完成作品。

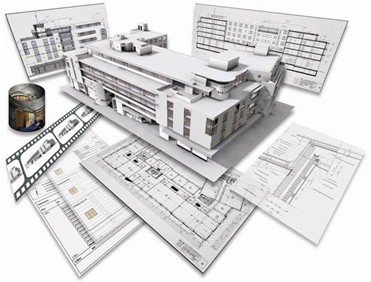

Autodesk Revit Architecture能夠從單一基礎數據庫提供所有明細表、圖紙、二維視圖與三維視圖，在整個項目過程中，設計變更會在所有內容及演示中更新。
雙向關聯
任何一處發生變更，所有相關信息即隨之變更。在Autodesk Revit Architecture中，所有模型信息存儲在一個協同數據庫中。信息的修訂與更改會自動在模型中更新，極大減少錯誤與疏漏。
明細表
明細表是整個Autodesk Revit Architecture模型的另一個視圖。對於明細表視圖進行的任何變更都會自動反應到其它所有視圖中。明細表的功能包括關聯式分割及通過明細表視圖、公式和過濾選擇設計元素。
詳圖設計
Autodesk Revit Architecture附帶豐富的詳圖庫和詳圖設計工具，能夠進行廣泛的預先處理，輕松兼容CSI格式。您可以根據自己的辦公標准創建、共享和定制詳圖庫。
參數化構件
任何一處發生變更，所有相關信息即隨之變更。參數化構件亦稱族，是在Autodesk Revit Architecture中設計所有建築構件的基礎。這些構件提供了一個開放的圖形式系統，讓您能夠自由地構思設計、創建形狀，並且還能讓您就設計意圖的細節進行調整和表達。您可以使用Autodesk Revit Architecture參數化構件設計最精細的裝配（例如細木家具和設備），以及最基礎的建築構件，例如牆和柱。最重要的是，無需任何編程語言或代碼。
直觀的用戶界面
Autodesk Revit Architecture采用簡化的用戶界面。您可以更快地找到最常使用的工具和命令，找出較少使用的工具，並能夠更輕松地找到相關新功能。因此，您用於搜索菜單和工具欄的時間減少了，從而可以將更多時間用在設計上。
材料算量功能
利用材料算量功能計算詳細的材料數量。從成本方面講，材料算量功能非常適用於可持續設計項目及進行精確的材料數量核實，能夠極大優化材料數量跟蹤流程。隨著項目的推進，Autodesk Revit Architecture參數化變更引擎能夠幫助確保材料統計信息始終處於最新狀態。
沖突檢測
使用沖突檢測來掃描您的模型，查找構件間的沖突。
超越與成功
簡化個人與團隊流程。提供更加完整的文檔與質量更高的設計最重要的是，您可以憑借更加清晰、完整的演示贏得更多業務。
超越與成功
簡化個人與團隊流程。提供更加完整的文檔與質量更高的設計最重要的是，您可以憑借更加清晰、完整的演示贏得更多業務。

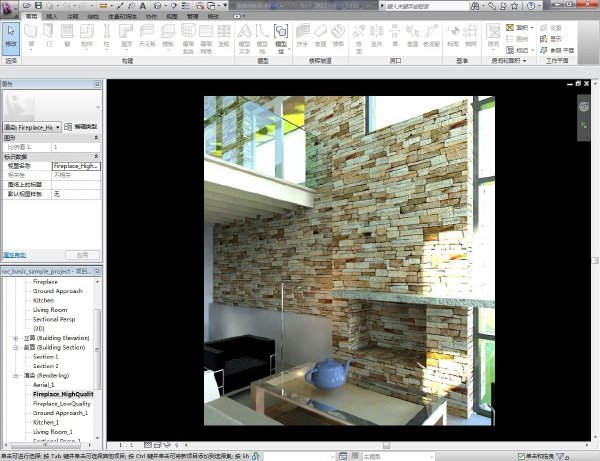

設計可視化
創建和獲得如照片般真實的建築設計創意和周圍環境效果圖，在建造前體驗您的設計創意。集成的mental ray渲染軟件易於使用，能夠生成高質量渲染效果圖，並且用時更短，為您提供卓越的設計作品。
增強的互操作性
Autodesk Revit Architecture互操作性增強讓您能夠與其它項目團隊延深人員進行更加高效的合作。現在，您可以將帶有關鍵元數據的建築模型或現場圖導出至AutoCAD Civil 3D軟件。您還能夠從Autodesk Inventor軟件導入包含豐富數據的精確模型，使設計圖紙能夠盡快用於施工。

支持可持續性設計
Autodesk Revit Architecture能夠從設計階段早期就支持可持續設計流程。軟件可以將材料和房間容積等建築信息導出為綠色建築擴展性標志語言（gbXML）。您還可以使用Autodesk Green Building Studio web服務執行能源分析，使用Autodesk Ecotect™軟件研究建築性能。此外，Autodesk 3ds Max Design軟件還能根據LEED 8.1認證標准精確地評估室內環境質量。
新功能原始64位支持
新的原始64位支持增強了Autodesk Revit Architecture軟件處理大型項目的能力，提升內存密集型任務（如渲染、打印、模型升級、文件導入導出）的性能與穩定性。
Autodesk Subscription維護暨服務合約提供獨家產品下載
工作共享監視器
您可以通過深入了解Revit平台的模型共享和同步流程，高效管理團隊合作。Revit工作共享監視器可將遠程模型實例存入中央文件，讓工程團隊能夠根據項目需要，選擇最佳的同步和協作方式。
批量打印
更輕松地交付打印工程圖，避免昂貴而且耗時的打印錯誤。Autodesk Revit Architecture軟件新的批量打印實用程序可以加強工程圖的管理與控制，確保您能及時發布信息。
