資料介紹

• CAD輔助設計軟件工具

OrCAD 10.5 包括供設計輸入的Orcad CaptureR ，供類比與混合訊號模擬用的 PSpiceR A/D Basics，供
電路板設計的 Orcad LayoutR 以及供高密度電路板自動繞線的SPECCTRAR 4U。新加入的SPECCTRA，用以
支援設計日益復雜的各種高速、高密度印刷電路板設計。SPECCTRA 提供設計師一種以形狀為基礎的，功
能強大的繞線器，可在減少使用者介入情況下完成各種復雜設計。

OrCAD Capture, 具有快捷、通用的設計輸入能力，使OrCAD Capture原理圖輸入系統成為全球范圍內廣受
歡迎的設計輸入工具。它針對設計一個新的模擬電路、修改現有的一個PCB的原理圖，或者繪制一個HDL模
塊的方框圖，都提供了你所需要的全部功能，並且可以迅速地驗證你的設計。OrCAD Capture作為設計輸
入工具，它運行在PC平台，用於FPGA、PCB和PSpice設計應用中。它是業界第一個真正基於Windows環境的
原理圖輸入程序。Capture易於使用的功能和特點使其已經成為了原理圖輸入的工業標准。

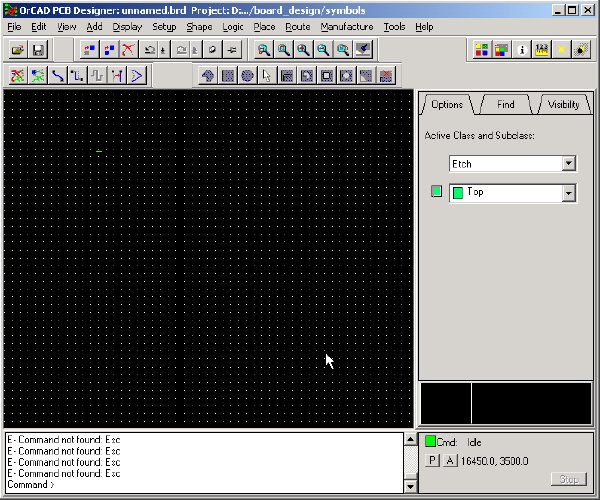

OrCAD PCB Editor, 聰明的布線環境, 方便的生產接口,OrCAD PCB Editor是OrCAD PCB Designer最主要
和最強大的核心工具,也是由世界最先進的Cadence / Allegro電路板設計系統所研發. OrCAD PCB Editor
是一個用來建立及繪制復雜多層的電路板設計平台. 而可擴張的功能選項使他對於現今市面上的設計及生
產需求都能夠和完全符合.並能安心面對未來的挑戰。



SPECCTRA for OrCAD , SPECCTRA 是市面上最先進的自動及手動布線軟件.他能夠與OrCAD PCB Editor充
分結合, 您能將電路板甚至是線路圖上所定義的參數及設計宣告傳導至SPECCTRA. 內建的自動布線軟件的
可同時6 個訊號層走線而零件接點數不限, 如果你要的同時自動布線的層數較多,您可以用相當經濟的價
格升級到 其它的等級得到最大的效益。

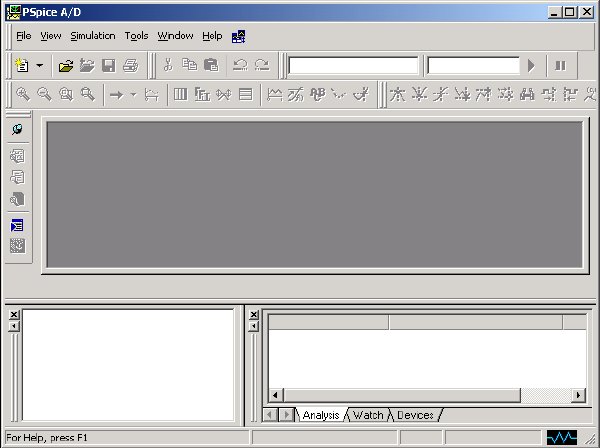

PSpice A/D (included in OrCAD with PSpice v10.5) PSpice 是一個全功能的模擬與混合信號仿真器，
它支持從高頻系統到低功耗IC設計的電路設計。PSpice的仿真工具已和 OrCAD Capture及Concept HDL電
路編輯工具整合在一起，讓工程師方便地在單一的環境裡建立設計、控制模擬及得到結果。
