資料介紹

• CAD輔助設計軟件工具

Cadence Allegro PCB

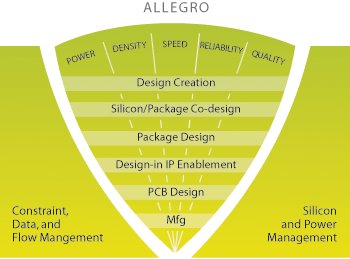

Cadence® 是世界上最大的電子設計技術和配套服務的 EDA 供貨商之一。Cadence® Allegro® 則是 Cadence 推出的先進 PCB 設計布線工具。 Allegro 提供了良好且交互的工作接口和強大完善的功能，和它前端產品 Capture 的結合，為當前高速、高密度、多層的復雜 PCB 設計布線提供了最完美解決方案。

Allegro 擁有完善的 Constraint 設定，用戶只須按要求設定好布線規則，在布線時不違反 DRC 就可以達到布線的設計要求，從而節約了煩瑣的人工檢查時間，提高了工作效率！更能夠定義最小線寬或線長等參數以符合當今高速電路板布線的種種需求。

軟件中的 Constraint Manger提供了簡潔明了的接口方便使用者設定和查看 Constraint 宣告。它與Cadence® OrCAD® Capture 的結合讓 E.E. 電子工程師在繪制線路圖時就能設定好規則數據，並能一起帶到Allegro工作環境中，自動在擺零件及布線時依照規則處理及檢查，而這些規則數據的經驗值均可重復使用在相同性質的電路板設計上。

Allegro 除了上述的功能外，其強大的自動推擠 push 和貼線 hug 走線以及完善的自動修線功能更是給用戶提供極大的方便；強大的貼圖功能，可以提供多用戶同時處理一塊復雜板子，從而大大地提高了工作效率。或是利用選購的切圖功能將電路版切分成各個區塊，讓每個區塊各有專職的人同時進行設計 ，達到同份圖多人同時設計並能縮短時程的目的 。

用戶在布線時做過更名、聯機互換以及修改邏輯後，可以非常方便地回編到 Capture 線路圖中，線路圖修改後也可以非常方便地更新到 Allegro 中；用戶還可以在 Capture 與 Allegro 之間對對象的互相點選及修改。

對於業界所重視的銅箔的繪制和修改功能， Allegro 提供了簡單方便的內層分割功能，以及能夠對正負片內層的檢閱。對於鋪銅也可分動態銅或是靜態銅，以作為鋪大地或是走大電流之不同應用。動態銅的參數可以分成對所有銅、單一銅或單一對象的不同程度設定，以達到銅箔對各接點可設不同接續效果或間距值等要求，來配合因設計特性而有的特殊設定。

在輸出的部分，底片輸出功能包含 274D 、 274X 、 Barco DPF 、 MDA 以及直接輸出 ODB++ 等多樣化格式數據當然還支持生產所需的 Pick & Place 、NC Drill 和 Bare-Board Test 等等原始數據輸出。

Allegro 所提供的強大輸入輸出功能更是方便與其它相關軟件的溝通，例如 ADIVA 、 UGS(Fabmaster) 、 VALOR 、 Agilent ADS… 或是機構的 DXF 、 IDF……… 。

為了推廣整個先進 EDA 市場 ,Allegro 提供了 OrCAD Layout 、 PADS 、 P-CAD 等接口，讓想轉換 PCB Layout 軟件的使用者，對於舊有的圖檔能順利轉換至 Allegro 中。 Allegro 有著 操作方便，接口友好，功能強大，整合性好 等諸多優點，是一家公司投資 EDA 軟件的理想選擇！
