資料介紹

• CAD輔助設計軟件工具

TurboCAD Pro 為頂級專業設計人員提供了終極設計解決方案。 它在 TurboCAD Pro 的強大功能，精確度與優異性能的基礎上，結合了 Architectural Edition 的實用工具集（參數化平板、門、窗、樓梯與扶手，以及建築對象的樣式管理器等等）和 Mechanical Edition 的創新性工具集（用於小面編輯、放樣、彎曲和拉直對象的增強性 3D 設計工具以及擴展的 D-Cubed 約束等等），是針對 CAD “高級用戶”而設計的一款綜合軟件。 另外，它兼容近40種 CAD 與圖形文件格式，是最為靈活的桌面設計工具。

官方網站 http://www.turbocad.com/TurboCAD/TurboCADW...ult.aspx


建築工具 ：
門窗清單
在圖形中添加一扇窗或一扇門會動態更新圖表清單。 用戶可完全控制文本顯示方式。

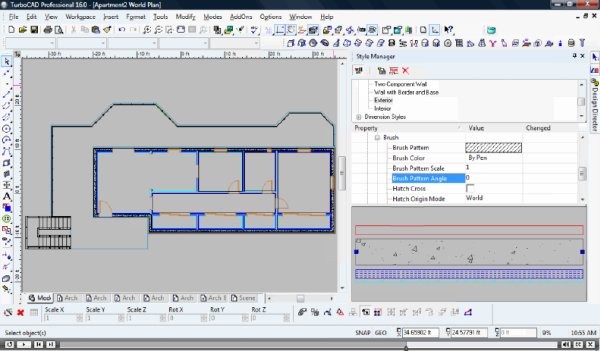

改進的樣式管理器用於建築設計
為建築對象的類型、圖表、文本和 ACE 標注直至最後的細節定制或修改樣式和參數。 定義樣式向導，並管理對象的定義方式、外觀及行為。
牆體
牆體自動創建參數化門窗的開口。 TurboCAD 還提供了一系列牆體支持工具。
牆體標注工具——快速地給任何直牆分配標注，包括厚度標注。 使標注與牆體平行或保持任意角度。
接合/拆分/修改/標注牆體——智能牆體能在安放門窗時自動接合、交叉和拆分，甚至能在您編輯標注後自動更新標注。
智能牆體——自我修復交叉線和端頭，以快速布局平面圖。
轉換為牆體——將現有直線、折線，圓圈和曲線轉換為牆體。
門和窗
將門窗拖放到牆體中。 從成百上千種可能的建築樣式和材質組合中進行挑選。
20 種參數化的門類型——單扇門*，雙扇門，單懸門，雙懸門，雙扇反向開門，子母門，子母懸門，子母反向開門，雙折門，雙折雙扇門，匣門，雙扇匣門，雙扇滑門，三扇滑門，升降門，旋轉門，門洞，多折門，格板門以及雙開門。
7 種參數化的門形狀——矩形、半圓、四分之一圓、拱形、哥特式、瘦五邊形以及定制。
15 種參數化窗類型——景窗，單懸窗，雙懸窗，篷式子窗，雙扇平開窗，滑移窗，底開子窗，窗洞，單扇平開窗，單扇底開窗，單扇篷窗，立轉窗，平轉窗，子母單懸窗以及子母雙懸窗。
14 種參數化窗形狀——矩形、圓形、半圓、四分之一圓、橢圓、拱形、梯形、哥特式、等腰三角形、直角三角形、瘦五邊形、八邊形、六邊形以及定制。
高級機械工具 ：
彎曲
創建從距邊緣的特定距離處測量的准確彎角。 設置軸、角度和半徑，剩下的交給 TurboCAD 來完成。
拉直
對於钣金制造車間相當有用，創建新的拉伸對象的同時，初始對象保持原樣。
彎管工具
使圓柱體變得不可思議地靈活。 只需選擇您所希望的彎曲位置即可創建先前無法完成的模型。
圓管凸緣工具
只需數下點擊，即可輕松地拉伸管道並使其彎曲。
凸緣工具
快速創建平整和彎曲的凸緣，使用智能標注工具以確保精准性。
凸台孔類型的參數化孔眼
通過一些簡單的步驟在對象中創建參數化孔眼，並可隨時修改屬性，包括簡易的參數化圓柱形凸台選項。
壓印
選擇將布爾運算與擠壓混合及倒角工具整合成單個過程，可節省多達 3 個步驟。
水平及垂直約束*
將線段鎖定於垂直或者水平模式，從而在設計過程中增強了可控性。
展開表面
展開多種 ACIS 對象的表面，例如：圓錐，甚至那些以倒圓角後的矩形為基底的對象。 這也被稱為獲取曲面的漸伸線，若用於钣金或者織物，效果非常好。
端面偏移工具
更新所有連接的曲面時，將每個端面移入或者移出當前位置。







System Requirements
Minimum
Pentium IV Processor
Microsoft ® Windows XP 512 MB RAM, Microsoft ® Vista 1 GB RAM
300 MB of free hard disk space depending on accessory applications installed, 64 MB of swap space
Super VGA (1024 x768) display
High Color (16 bit) graphics card
DVD-ROM drive
Adobe Reader v6 or higher. Recommended v7 or higher.
Recommended
2 GHz Processor, 2 GB RAM
3D Graphics accelerator card
Wheel mouse
Internet connection
Microsoft ® Internet Explorer™ required for Internet registration
Macromedia ® Flash™ plug-in required for on-line tutorials
