中文名: DSP5509 HX-5509開發板 視頻教程
英文名: DSP 5509 HX-5509
資源格式: 壓縮包
發行日期: 2009年12月19日
地區: 大陸
對白語言: 普通話
文字語言: 簡體中文
簡介:

此開發板配CPLD源代碼、PROTEL格式的原理圖，新增加圖像實例！
一、系統簡介

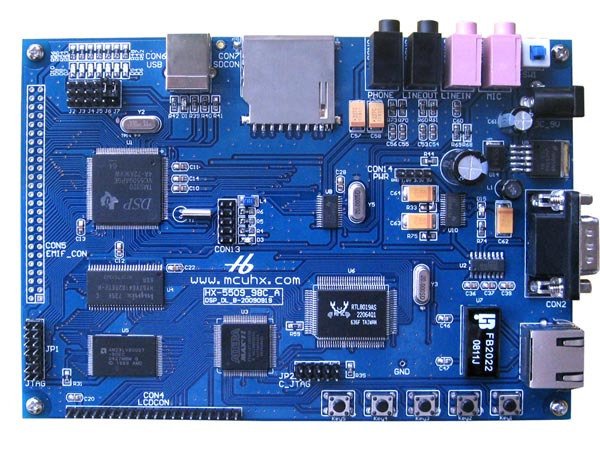

本套件基於TI TMS320VC5509A DSP的學習開發平台，DSP5509開發板既可作為開發板供用戶學習使用，也可作為系統板嵌入到用戶的產品中，供用戶進行二次開發以便縮短產品開發周期。是迄今為止市面上性價比最高的TMS320VC5509A開發板之一。適用於數字圖像、語音、網絡、測控等領域，是目前主流的高性價比選擇方案之一。
同時，我們還備有配合使用的TDS510仿真器USB2.0，並提供開發板上CPLD的VHDL程序代碼供用戶參考。
二、系統資源
DSP處理器：采用TMS320VC5509A，32位定點高速數字處理器，最高工作頻率200MHz
ROM：DSP片內內置64K Bytes ROM，可存放用戶程序，可加密
RAM：DSP片內內置128K*16位RAM，包括：32K*16位雙通道RAM（DARAM），96K*16位單通道RAM（SARAM）
SDRAM：DSP片外擴展4M*16位同步動態SDRAM（基本配置），最大可擴展到8M*16位
FLASH：DSP片外外擴1M Bytes FLASH（基本配置），方便用戶樣機開發
ADC：DSP自帶2路10位ADC
USB2.0：DSP自帶USB2.0 FullSpeed接口，可以傳輸圖像、視頻等高速數據
MMC/SD：DSP自帶MMC/SD卡接口，支持熱插拔數碼相機通用的MMC／SD卡
網絡接口：DSP5509A板上有RTL8019AS網絡接口芯片，方便用戶實現以太網通訊
音頻解碼器：DSP5509A板上有TLV320AIC23高保真音頻編解碼器，方便用戶實現錄音和播音
MPEG音頻解碼器：采用ST的STA013T MPEG音頻解碼芯片，可以實現MP3格式音頻的解碼
串口：DSP5509A板上有RS232轉換電路，方便與上位機實現通訊
LCD：DSP5509A板上有LCD接口
微動按鍵：DSP5509A板上有多達5個按鍵，方便用戶配合LCD實現人機對話
外擴可屏蔽中斷源輸入接口：DSP5509A板上提供３路的外擴可屏蔽中斷源輸入接口
A/D輸入接口：DSP5509A板上提供多達2路10位A/D輸入接口
GPIO接口：DSP5509A板上提供8路GPIO接口，帶指示燈
引腳引出：DSP5509A板上提供總線開放，數據線，地址線，控制線、特殊功能引腳全部引出，方便用戶二次開發
· CPLD
· DSP5509A板上帶Altera公司最新的MAX-II CPLD，使用戶在學習DSP的同時掌握第二代CPLD的使用（EPM7064、EPM7128等為第一代）。提供開發板上CPLD的VHDL程序代碼供用戶參考。
三、配套應用資料
完整的原理圖（PDF格式），快速掌握多項實用技術的具體應用；
在線燒寫FLASH的工具與方法，用以固化用戶自己的程序；
用戶手冊：非常詳細，讓你快速踏入DSP開發應用之門；
芯片手冊：開發板上全部芯片的芯片資料；
送原版TI DSP開發環境CCS'C5000完整版[所有功能全包括]；
送其他DSP相關學習資料。
配套應用資料
送TCP/IP協議卷：卷1，卷2，卷3；
送USB2.0 FullSpeed協議規范文檔；
送MMC/SD卡規范文檔；
送其它相關的開發說明文檔。
調試軟件
送網絡抓包軟件，開發TCP/IP協議的利器；
送總線抓包軟件，開發USB接口的利器；
送串口調試軟件，開發RS232/485必備；
字模提取軟件，開發LCD顯示程序必備。
代碼及相關實驗---代碼為C語言編寫
1、CPU看門狗實驗
2、LED跑馬燈實驗
3、CPU Timer定時器實驗
4、實時時鐘實驗
5、AD轉換實驗
6、擴展SDRAM讀寫實驗
7、擴展FLASH讀寫實驗
8、快速傅立葉變換(FFT)實驗
9、FIR濾波器實驗
10、IIR濾波器實驗
11、自適應濾波器（FIRLMS）實驗
12、鍵盤掃描實驗
13、外部中斷輸入實驗
14、AIC23播音實驗
15、LCD顯示實驗
16、串口通信實驗
17、USB2.0通信實驗
18、網絡通信實驗
19、SD卡讀寫實驗
20、MMC卡讀寫實驗
21、數字圖像直方圖實驗
22、數字圖像邊緣檢測實驗
23、數字圖像銳化實驗
24、數字圖像取反實驗
25、數字圖像直方圖均衡化增強實驗
四、產品清單
1、DSP5509A開發板1個
2、9V/1000mA直流穩壓電源1個
3、串口直連線1根
4、點對點網線1根
5、USB連接線1根
6、配套光盤
7、支柱4對
