VariCAD - 設計從未如此簡單 ！

VariCAD是一款適用於機械工程設計的Windows/Linux雙平台CAD設計軟件，它不僅包含標准的2D工程圖繪制和3D建模等功能，還提供了利用參數和幾何約束來控制對象、以及創建帶有厚度的外殼、創建智能管道、展開曲面、干涉檢查、內置ANSI與DIN標准的2D與3D機械零件庫等許多實用功能。VariCAD可以創建單獨的零件文檔以及裝配體文檔並在它們之間協同工作和同步更新，還擁有創建物料清單以及自動填充2D圖紙標題框等功能。VariCAD支持STEP、STL、IGES、DWG和DXF格式的文檔。

VariCAD軟件簡單易用，即使是初學者也可以很快地掌握利用VariCAD來創建設計對象、修改編輯、以及測算和評價設計對象的方法。最重要的是，VariCAD軟件是一款“全包形式”的軟件，它本身即提供了如上所述從事機械設計所需的全部功能，您無需額外付費購買其它插件。

功能強大而又經濟實惠——VariCAD會是您精明理智的選擇。

VariCAD可以在Microsoft Windows XP、Windows Vista和Windows 7操作系統上安裝和運行，並且支持32位與64位的Windows系統。




VariCAD軟件簡單易用，即使是初學者也可以很快地掌握利用VariCAD來創建設計對象、修改編輯、以及測算和評價設計對象的方法。最重要的是，VariCAD軟件是一款“全包形式”的軟件，它本身即提供了如上所述從事機械設計所需的全部功能，您無需額外付費購買其它插件，在目前的全球機械工程設計領域，VariCAD堪稱性價比最高的CAD解決方案。國外用戶形象地稱其“值得我們所付的每一分錢”。

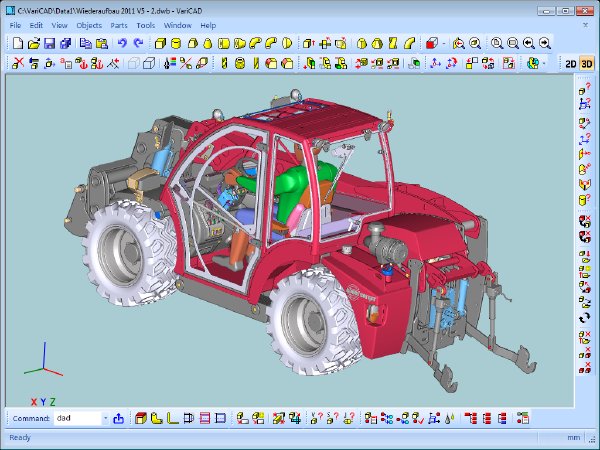

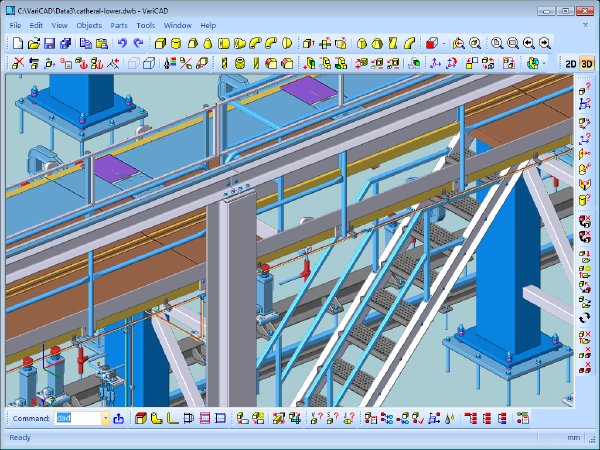

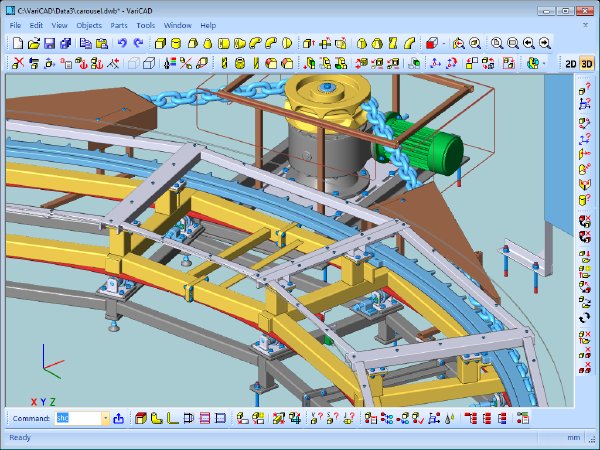

VariCAD的用戶界面

VariCAD擁有簡單明了的圖形用戶界面，非常適合用戶進行直觀快速地操作和精准的3D空間定位。該用戶界面經過歷代版本的改進和精心調整，如今設計師可以通過很短捷直觀的操作步驟，即能完成自己的設計構思。全部的操作菜單和鍵盤指令也是秉著簡潔易用的宗旨而開發。VariCAD可以在具體的操作期間為您提供光標提示、光標自動探測、以及多種選擇對象的模式，此外，諸如輔助網格、輔助線、打開/關閉繪圖限制等許多功能也大大方便了您的操作。



您可以選擇在3D區域或2D區域開始工作。傳統的方式是在2D區域完成繪圖後，再由此生成3D模型。而我們建議您可以直接在3D區域開始工作，因為這種方法更加形象和直觀，您可以很方便地利用完成後的3D模型生成2D繪圖（如前視圖、側視圖、透視圖、局部圖、剖視圖等）。
3D建模

為了方便您的操作，VariCAD提供了基本的3D幾何實體（如方體、圓柱體、方塔、圓塔等），您只需定義它們的尺寸即可生成3D模型。此外還可以通過將2D輪廓拉伸、旋轉、螺旋或放樣來生成3D模型。
您可以通過布爾操作、後期編輯布爾結構樹來很方便地修改和編輯3D實體。VariCAD的布爾操作能夠真實地模擬和計算機械加工所得出的結果，如鑽孔（包括螺紋孔）、磨銑、溝槽和創建倒角、斜角等。
3D工具 - 裝配體、群組、機械零件庫等

VariCAD可以創建單獨的零件文檔和裝配體文檔，並支持它們之間的裝配關聯和同步更新，對零件或裝配體的任何變更都會應裝配關聯產生即時的同步更新。VariCAD還提供了群組功能，在操作復雜的裝配體文檔時，您可以通過群組功能，很方便地選擇或隱藏相應的對象。
干涉檢查

VariCAD提供了豐富的干涉檢查功能（即多個實體之間的相互重迭）。您可以利用該功能在裝配體中探測到任何存在的干涉現象並進行調整。
機械測算

VariCAD可以進行如下自動測算並得出結果：表面積（選定表面或2D剖面）、體積、質量、重心以及轉動慣量等。此外還為用戶提供了諸多日常操作所需的測算：壓縮彈簧、牽引彈簧、螺絲連接、銷與鍵、花鍵軸、軸承、直齒輪與直齒錐輪、滾柱鏈、V帶傳動等。這些功能可以有效提高您設計的合理性。
展開（钣金工件）表面

VariCAD能夠自動探測到包含有厚度的钣金工件將其展開成為2D繪圖，也能夠根據您所定義的彎曲系數和厚度，將選定的3D實體表面展開成為2D繪圖，您還可以將展開後的2D繪圖的X、Y坐標值保存為純文本文檔。
機械零件庫與常用符號庫

VariCAD內置了ANSI與DIN標准的機械零件庫（包括2D圖塊與3D實體兩種形式），其中包括諸如螺絲、螺母、銷與鍵、墊圈、型材、軸承等。此外，VariCAD的2D繪圖區域中還提供了液壓符號、焊接符號、電氣符號等常用的符號庫。
一些非圖像化的機械信息也被包含其中，如原材料列表及其質量密度等，這在創建設計方案的物料清單等操作時將很有幫助。
由3D輸出2D繪圖

在VariCAD中，用戶可以很方便地將3D對象輸出為2D繪圖，如前視圖、側視圖、當前透視圖等，也可以輸出定義的剖面圖或鼠標框選的局部視圖。利用“視圖輸出管理列表”，您還可以在3D變更後，自動更新此前輸出過的2D繪圖。
2D繪圖與編輯

VariCAD的工程圖繪制功能相對更加直觀和簡單易用，其中包括諸如光標自動探測對象和捕捉到幾何定位點、光標提示、輔助網格與輔助線、繪圖限制等輔助功能，此外，VariCAD還提供了圖層（上限為250個圖層）、創建與編輯圖塊、自動探測輪廓並繪制填充線、智能尺寸標注與調整（包括mm與英寸）等諸多方便實用的功能。
物料清單與標題框的自動填充

VariCAD可以為裝配體創建物料清單，該清單可以包括裝配體中的全部零件對象及其各自的詳細信息（如名稱、數量、重量、原材料、編號、購買等信息）。用戶可以定義鏈接將物料清單自動填充到2D繪圖的標題框中，也可以直接輸出為純文本文檔。
參數與幾何限制

通過創建參數與幾何限制，可以在VariCAD中方便地實現對3D實體的形狀變更和控制（包括對Nurbs曲線形狀的控制）。
兼容性

VariCAD擁有強大的兼容性，您可以在VariCAD中輸出STEP (3D)、STL (3D)、IGES (3D或2D)、DWG (2D)、DXF (2D)格式的文檔，也可以導入STEP (3D)、DWG (2D)、DXF (2D)與IGES (2D)格式的文檔，此外還支持對多個文檔的批量轉換功能。
打印與輸出

VariCAD兼容幾乎所有的打印輸出設備（如各種打印機、繪圖儀等，包括Postscript輸出），可以通過任何Windows或KDE Linux的打印驅動來進行輸出，也可以使用VariCAD內置的打印驅動指令進行輸出。












VariCAD - CAD system requirements


True Color mode and hardware support of OpenGL are always required.
Windows version

recommended minimum configuration:
at least 2GHz processor
1GB RAM
HDD 250MB
graphic card with hardware support of OpenGL graphics
three-buttoned mouse
Microsoft Windows XP (SP2), Windows Vista or Windows 7




Introduction

VariCAD is 3D / 2D CAD software primarily intended for mechanical engineering design. The comprehensive CAD software enables designers to quickly create, evaluate, and modify their models. The software is sold as one "fully loaded" package, with all features and functions, for one very affordable price. VariCAD delivers an excellent performance-to-price ratio, making it one of the smartest choices on the market today.
