中文名: NI MultiSIM 10電子仿真軟件英文名: NI Multisim 10資源格式: 壓縮包版本: V10.0.144發行時間: 2007年地區: 美國語言: 簡體中文簡介:




----------------------------------------------------------------------------------------------------------------------
筆者在此著重向讀者推薦MultiSIM電子仿真軟件。根據筆者多年的教學經驗，認為MultiSIM軟件是眾多電子仿真軟件中的佼佼者，且該軟件近年來在不斷地更新和升級，功能越來越完善，具有強大的生命力。
　 還得從20世紀80年代加拿大Interactive Image Technologies公司(簡稱IIT公司)推出EWB5.0(Electronics workbench)說起，加拿大IIT公司推出的頗具特色的電子仿真軟件EWB5.0，曾經風靡世界。它以其界面形象直觀、操作方便、分析功能強大、易學易用等突出優點，早在20世紀90年代就在我國得到迅速推廣，受到電子行業技術人員的青睐。跨入21世紀初，加拿大IIT公司在保留原版本的優點基礎上，增加了更多功能和內容，特別是改進了EWB5.0軟件虛擬儀器調用有數量限制的缺陷。將EWB軟件更新換代推出EWB6.0版本，並取名MultiSIM(意為多重仿真)，也就是Multisim2001版本。2003年升級為Multisim7.0版本，電子仿真軟件Multisim7.0功能已相當強大，能勝任各種電子電路的分析和仿真實驗。它有十分豐富的電子元器件庫，可供用戶調用組建仿真電路進行實驗；它提供18種基本分析方法，可供用戶對電子電路進行各種性能分析；它還有多達17台虛擬儀器儀表和一個實時測量探針，可以滿足一般電子電路的測試和實驗。但它有一個缺點，就是將電阻的單位Ω用“Ohm”三個字母表示，使用起來不方便。除了這一點之外，電子仿真軟件Multisim7.0已經相當成熟和穩定，是加拿大IIT公司在開拓電子仿真軟件領域中的一個裡程碑。
以後加拿大IIT公司雖然又相繼推出Multisim8.0、8.3.30等版本，將Multisim7.0的缺點，即電阻的單位“Ohm”三個字母改為用Ω表示。Multisim8.0版本除了增加了一些元件庫品種、一台“泰克”示波器和其它一些功能之外，給人的印象與Multisim7.0相比並沒有太大的區別。也可以說Multisim8.0版本是加拿大IIT公司推出的電子仿真軟件的終極版.
2005年以後，加拿大IIT公司已經隸屬於美國國家儀器公司(National Instrument，簡稱NI公司)，美國NI公司於2006年初首次推出Multisim9.0版本。
美國NI公司推出的Multisim9.0版本與以前加拿大IIT公司推出的Multisim7.0版本有著本質上的區別。雖然它的界面、元件調用方式、搭建電路、虛擬仿真、電路基本分析方法等還是沿襲了EWB的優良傳統，但軟件的內容和功能已大不相同。比如它的元件工具條中增加了單片機和三維先進的外圍設備.

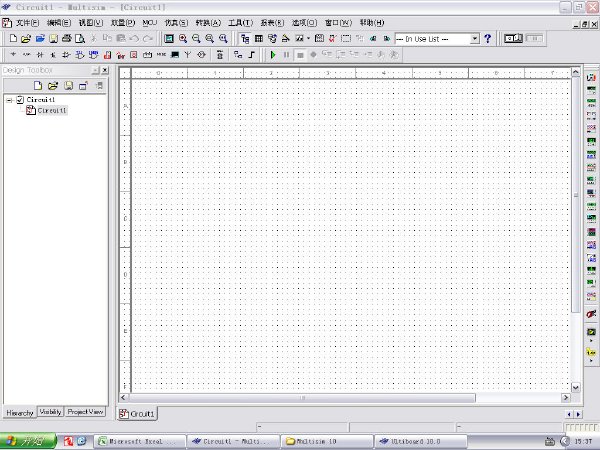

另外，在Multisim9.0基本界面右邊虛擬儀器工具條下方增加了4台LabVIEW 采樣儀器，它們分別是：麥克風、播放器、信號發生器和信號分析儀.
2007年初，美國NI公司又推出最新的NI Multisim10版本，其啟動畫面如圖十所示。在原來的Multisim前冠以NI，啟動畫面右上角有美國國家儀器公司的徽標和英文“NATIONAL INSTRUMENTSTM”字樣。
在安裝NI Multisim10軟件的同時，也同時安裝了與之配套的制版軟件NI Ultiboard10，並且兩個軟件位於同一路徑下面，給用戶使用提供了極大的方便。
可見，現在美國NI公司推出的NI Multisim10軟件，再不是以前的EWB了。可以這樣認為，EWB主要功能在於一般電子電路的虛擬仿真；而NI Multisim10軟件則不僅僅局限於電子電路的虛擬仿真，其在LabVIEW虛擬儀器、單片機仿真等技術方面都有更多的創新和提高，屬於EDA技術的更高層次范疇。
　　美國NI公司是虛擬儀器技術的權威。隨著科學技術的不斷發展和進步，人們最早使用的測量儀器是模擬指針式電表，後來發展到數字式電表，然後又有智能化儀表，目前和今後，虛擬儀器儀表技術必將由於計算機的普及而得到迅速發展。LabVIEW(Laboratory Virtual Instrument Engineering Workbench)，是一個工業標准的圖形化開發環境，可以理解為實驗室虛擬儀器集成環境，它是一種用圖形來編程的語言，所以有人把它稱為“G”語言(Graph圖形)。“C”語言是用枯燥繁雜的字符代碼來編程的，用LabVIEW的“G”語言編程，基本上可以不寫代碼，而是用工程師們所熟悉的圖標和框圖來“繪制”程序流程圖，顯得生動和形象。掌握了LabVIEW軟件編程技術，再將計算機的屏幕作為虛擬儀器的終端顯示硬件，人們就可以隨心所欲地“制造”出自己所需要的各種高性能測量儀器。
　　虛擬儀器的起源可以追溯到20世紀70年代，那時計算機測控系統在國防、航天等領域已經有了相當的發展。PC機出現以後，儀器級的計算機化成為可能，甚至在Microsoft公司的Windows誕生之前，NI公司已經在Macintosh計算機上推出了LabVIEW2.0以前的版本。對虛擬儀器和LabVIEW長期、系統、有效的研究開發使得美國NI公司成為業界公認的權威。
　　在 NI Multisim 10軟件基本界面右邊虛擬儀器工具條中，除了Multisim9.0的4台LabVIEW 采樣儀器之外，又增加了一個“Current Probe”如圖十二(左) 所示，它是一個電流取樣探極，可以將其調出串入電路中，並通過連線將它與虛擬示波器直接相連，可以從示波器屏幕上觀察到電流波形，相當於一個電流取樣電感。原Multisim8.0及以前版本軟件，基本界面右邊虛擬儀器工具條中都有一個黃色的“實時測量探極”，平時呈灰色，僅在仿真開關打開後才呈黃色，可以調出用於對仿真電路測量各節點的動態實時電壓等參數，而在NI Multisim10軟件中，賦予了它更多的功能，且可以在仿真開關沒有運行的情況下，點擊其下拉箭頭如圖十二(中)所示，將彈出它的下拉菜單如圖十二(右)所示，選擇其中的“Instantaneous voltage and current”將它調出串入電路各支路，運行仿真後可以自動顯示各支路的電壓和電流.
------------------------------------------------------------------------------------------------
